Ποια είναι η διαφορά μεταξύ της μονάδας LCD και του πίνακα LCD;

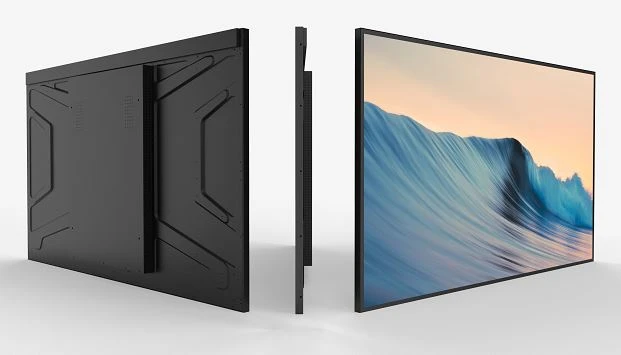

Η μονάδα υγρών κρυστάλλων (LCM) είναι απλώς η διάταξη οθόνης LCD και οπίσθιου φωτισμού. Για παράδειγμα, το στοιχείο οθόνης μιας τηλεόρασης LCD είναι μια μονάδα υγρών κρυστάλλων και η χαμηλή θερμοκρασία της είναι ισοδύναμη με έναν σωλήνα εικόνας σε ένα CRT. Άλλα μέρη περιλαμβάνουν κυκλώματα τροφοδοσίας, κυκλώματα επεξεργασίας σήματος κ.λπ., και φυσικά το περίβλημα.

Οι μονάδες υγρών κρυστάλλων χωρίζονται κυρίως σε στοιχεία οθόνης και οπίσθιου φωτισμού. Τα δύο μέρη συναρμολογούνται μεταξύ τους αλλά λειτουργούν ανεξάρτητα το ένα από το άλλο. Η αρχή της οθόνης υγρών κρυστάλλων είναι ότι το στοιχείο οπίσθιου φωτισμού εκπέμπει φως και το φως εμφανίζεται μέσω της οθόνης υγρών κρυστάλλων. Ο ρόλος της οθόνης LCD είναι να ελέγχει και να επεξεργάζεται αυτές τις λυχνίες ανά pixel-προς{1}}pixel για την εμφάνιση εικόνων.

Η οθόνη LCD είναι το κύριο στοιχείο της οθόνης LCD και αντιπροσωπεύει σχεδόν το 80 τοις εκατό του κόστους της οθόνης LCD. Επί του παρόντος, δεν υπάρχουν πολλοί κατασκευαστές με τεχνολογία κατασκευής πάνελ στον κόσμο. Μόνο οι SHARP (Sharp), Samsung, LGD, Innolux, AUO και άλλοι κατασκευαστές διαθέτουν βασικές τεχνολογίες. Στο παρελθόν, οι περισσότεροι κατασκευαστές τερματικών χρησιμοποιούσαν τις οθόνες LCD τους. Φυσικά, με την ταχεία ανάπτυξη των κατασκευαστών πάνελ στην ηπειρωτική χώρα, οι εγχώριες εταιρείες όπως η BOE, η Shentianma, η CSOT κ.λπ. άρχισαν επίσης να συσσωρεύουν τις δικές τους πατενταρισμένες τεχνολογίες και τα πάνελ που παράγουν χρησιμοποιούνται επίσης ευρέως από κατασκευαστές τερματικών.

Ποια είναι η διαφορά μεταξύ της οθόνης LCM και της οθόνης LCD

Προδιαγραφές και βαθμοί πάνελ LCD

Το λεγόμενο - dead pixel είναι ένας γενικός όρος για pixel που δεν μπορούν να εμφανιστούν κανονικά στην οθόνη LCD. Ο πίνακας υγρών κρυστάλλων αποτελείται από πολλά σημεία pixel και το υλικό υγρών κρυστάλλων σε κάθε σημείο εμφάνισης ολοκληρώνεται αλλάζοντας τη μετάδοση του φωτός και την ίδια κατάσταση υπό τον έλεγχο του ηλεκτρικού σήματος. Σε ανάλυση 1024768, η οθόνη LCD έχει συνολικά 786.432 σημεία εμφάνισης, επομένως είναι δύσκολο να εγγυηθούμε πλήρως ότι θα υπάρξουν κάποια προβλήματα με τόσα πολλά σημεία. Προς το παρόν, η τεχνολογία δεν μπορεί να ξεπεράσει πλήρως το γεγονός ότι δεν υπάρχουν νεκρά pixel. Επομένως, η διαίρεση επιπέδου του πίνακα κρίνεται επίσης σύμφωνα με τον αριθμό των νεκρών pixel. Οι κατασκευαστές γενικά αποφεύγουν τα νεκρά εικονοστοιχεία και διαιρούν τις οθόνες LCD, πουλώντας πάνελ LCD χωρίς νεκρά εικονοστοιχεία ή πολύ λίγα νεκρά εικονοστοιχεία σε υψηλή τιμή, ενώ εκείνα με μεγάλο αριθμό νεκρών εικονοστοιχείων αντιμετωπίζονται σε χαμηλή τιμή.

Επί του παρόντος, τα κύρια πρότυπα βαθμολόγησης για πάνελ είναι:

Κορεάτες κατασκευαστές, λιγότεροι από 3 είναι- επιπέδου

Ιάπωνες κατασκευαστές, λιγότεροι από 5 είναι- επιπέδου

Οι κατασκευαστές της Ταϊβάν, λιγότεροι από 8 είναι Κατηγορίας Α

Βασικοί δείκτες των βασικών επωνυμιών οθονών LCD:

Βαθμός AA: Η οθόνη LCD χωρίς νεκρά pixel είναι βαθμού AA.

Επίπεδο -: 3 νεκρά pixel ή λιγότερα, όχι περισσότερα από ένα φωτεινό σημείο και το φωτεινό σημείο δεν βρίσκεται στην κεντρική περιοχή της οθόνης.

Κατηγορία Β: 3 νεκρά pixel ή λιγότερα, συμπεριλαμβανομένων όχι περισσότερων από δύο φωτεινών σημείων, και τα φωτεινά σημεία δεν βρίσκονται στην κεντρική περιοχή της οθόνης.

Επιπλέον, η ποιότητα του πάνελ υγρών κρυστάλλων σχετίζεται με την ανάλυση, τη φωτεινότητα, τον χρόνο απόκρισης, την ορατότητα, την αναλογία αντίθεσης και τα παρόμοια του πάνελ υγρών κρυστάλλων. Τα IC ελέγχου, τα φίλτρα και τα φιλμ κατεύθυνσης που χρησιμοποιούνται στην κατασκευή πάνελ υγρών κρυστάλλων σχετίζονται στενά με την αναλογία αντίθεσης του πίνακα. Για τους απλούς χρήστες, μια αναλογία αντίθεσης 350:1 είναι αρκετή, αλλά στον επαγγελματικό τομέα, μια τέτοια αναλογία αντίθεσης δεν αρκεί. ανάγκες των χρηστών.

Η φωτεινότητα είναι επίσης ένας πιο σημαντικός δείκτης. Όσο πιο φωτεινός είναι ο υγρός κρύσταλλος, ξεχωρίζει από μια σειρά τοιχωμάτων υγρών κρυστάλλων όταν τον παρατηρούμε από απόσταση. Η αρχή της φωτεινότητας της οθόνης LCD πραγματοποιείται από τη φωτεινότητα του σωλήνα οπίσθιου φωτισμού πίσω από τον πίνακα.

Ο χρόνος απόκρισης αναφέρεται στην ταχύτητα απόκρισης της οθόνης υγρών κρυστάλλων στο σήμα εισόδου, δηλαδή στον χρόνο απόκρισης του υγρού κρυστάλλου από σκούρο σε φωτεινό ή από φωτεινό στο σκοτάδι, συνήθως σε χιλιοστά του δευτερολέπτου (ms). Ο χρόνος απόκρισης είναι όσο το δυνατόν μικρότερος.

Η γωνία θέασης του υγρού κρυστάλλου Όταν ο οπίσθιος φωτισμός διέρχεται από τον πολωτή, τον υγρό κρύσταλλο και το στρώμα ευθυγράμμισης, το φως εξόδου έχει κατευθυντικότητα. Μέχρι στιγμής, υπάρχουν τρεις ακόμη δημοφιλείς τεχνικές, συγκεκριμένα: TN plus FILM, IPS (IN-PLANE-SWITCHING) και MVA (MULTI-DOMAIN VERTICAL alignment).
