Τεχνολογία ταινίας οπτικής διάχυσης: Ένας ολοκληρωμένος οδηγός

1. Ορισμός της ταινίας οπτικής διάχυσης

Η οπτική μεμβράνη διάχυσης είναι ένα εξειδικευμένο λειτουργικό οπτικό υλικό που έχει σχεδιαστεί για να είναι ομοιόμορφα διασκορπισμένα περιστατικά . ο πρωταρχικός του σκοπός είναι να δημιουργήσει μαλακό, ομοιογενές φωτισμό εξαλείφοντας την άμεση απεικόνιση πηγών φωτός μέσω ελεγχόμενης διάχυσης φωτός .

Τα βασικά χαρακτηριστικά περιλαμβάνουν:

Δυνατότητα ομογενοποίησης ελαφρού ομογενοποίησης: Μετασχηματισμός πηγών φωτός σημείων/γραμμής σε πηγές επιφανειακής φωτός

Control Haze: Συνήθως παρουσιάζει 50% -95% τιμές θολότητας

Light Transmittance: Διατηρεί υψηλή διαφάνεια (80%-95%) ενώ παρέχει διάχυση

Anti-Glare Performance: μειώνει αποτελεσματικά την άμεση αντανάκλαση

Διανομή γωνιακού φωτός: Ελέγχει τα χαρακτηριστικά της γωνίας προβολής

Τεχνικές παράμετροι:

Συνολική μετάδοση: 85-95%

Haze: 50-95% (ρυθμιζόμενη με βάση την εφαρμογή)

Τραχύτητα επιφάνειας: 0.5-5 μm (ανάλογα με τις απαιτήσεις διάχυσης)

Πάχος: τυπικά 50-250 μm (συμπεριλαμβανομένου του υποστρώματος)

Σύνθεση ταινιών διάχυσης

Υλικά υποστρώματος

(＞ 80% μερίδιο αγοράς), εξαιρετικές μηχανικές ιδιότητες και θερμική σταθερότητα

Πολυανθρακικό (PC):, υψηλότερη αντοχή στη θερμοκρασία (έως και 150 βαθμοί), καλύτερη αντοχή στην κρούση από το PET

Μεθακρυλικό πολυμμεθυλίου (PMMA):, εξαιρετική οπτική σαφήνεια (92% μετάδοση), αντίσταση στην υπεριώδη ακτινοβολία

Glass Substrates :, Χρησιμοποιείται για εφαρμογές υψηλής τεχνολογίας, εξαιρετική σταθερότητα διαστάσεων

Σωματίδια διάχυσης

Σωματίδια με βάση τη σιλικόνη:, μέγεθος σωματιδίων: 2-20 μm

Δείκτης διάθλασης: 1.41-1.58, εξαιρετική σταθερότητα διασποράς, σωματίδια ακρυλικής ρητίνης:

Μέγεθος σωματιδίων: 1-15 μm, καλή συμβατότητα με μήτρα ρητίνης, οικονομικά αποδοτική λύση

Διοξείδιο του πυριτίου (Sio₂) :, Μέγεθος σωματιδίων: 0.5-10 μm, υψηλή σκληρότητα και θερμική σταθερότητα

Διασταυρούμενες χάντρες πολυμερούς :, Μέγεθος σωματιδίων: 3-25 μm, προσαρμόσιμος δείκτης διάθλασης

Λειτουργικές επικαλύψεις

Μοναλινές με υπεριώδη ακτινοβολία: σχηματίζουν μικρο-δομημένες επιφάνειες, ακρυλικές ή συνθέσεις που βασίζονται σε ουρεθάνη

Αντι-Στατικά στρώματα:, Αντίσταση επιφάνειας: 10⁶ -10 ⁹ ω/sq, αποτρέψτε τη συσσώρευση σκόνης,

Σκληρές επικαλύψεις:, σκληρότητα μολυβιού: 3h -6 h, ενισχύσεις αντίστασης τριβής

Επικαλύψεις αντι-αντανάκλασης :, Πολλαπλές επιστρώσεις παρεμβολών, αύξηση της μετάδοσης φωτός

Διαδικασίες παραγωγής

Διαδικασία επικάλυψης (πιο συνηθισμένη)

Προετοιμασία υποστρώματος:

Θεραπεία με κορώνα (40-50 dynes/cm επιφανειακή ενέργεια), επικάλυψη εκκινητή για προώθηση προσκόλλησης

Επικάλυψη στρώματος διάχυσης: Διασπορά ακριβείας των σωματιδίων σε ρητίνη UV

Μέθοδοι επίστρωσης:, Επικάλυψη μικρο-πτήσης (ακρίβεια ± 0,5μm), επικάλυψη υποδοχής (για ομοιόμορφο πάχος), έλεγχος υγρού πάχους: 10-50 μm

Σούφισμα υπεριώδους:

Λυχνία υδραργύρου ή LED UV πηγή, ενεργειακή δόση: 300-1000 MJ/cm², αζώτου αδρανής ατμόσφαιρα για ποιότητα επιφάνειας

Μετα-επεξεργασία:, Εφαρμογή σκληρού παλτό, σχισμή ακριβείας (ανοχή ± 0,1mm), επιθεώρηση ποιότητας (αυτοματοποιημένη οπτική ανίχνευση)

Ανάγλυφη διαδικασία

Master Pattern Fabrication:, Turning Diamond ή λιθογραφία, παραγωγή νικελίου Shim

Επικάλυψη ρητίνης :, UV ή θερμικές θεραπευτικές ρητίνες, ανάγλυφη μικρο-δομή :, Πίεση: 2-10 kg/cm², θερμοκρασία: 80-150 βαθμός, σκλήρυνση και απελευθέρωση

Διαδικασία συν-εξώθησης

Προετοιμασία υλικού:, Βάση ρητίνης (PET/PC/PMMA), MasterBatch διάχυσης, εξώθηση πολλαπλών επιπέδων :, 3-7 δομές στρώματος, έλεγχος πάχους στρώματος: ± 2%, χύτευση και τέντωμα:

4. σενάρια εφαρμογής

Τεχνολογίες προβολής

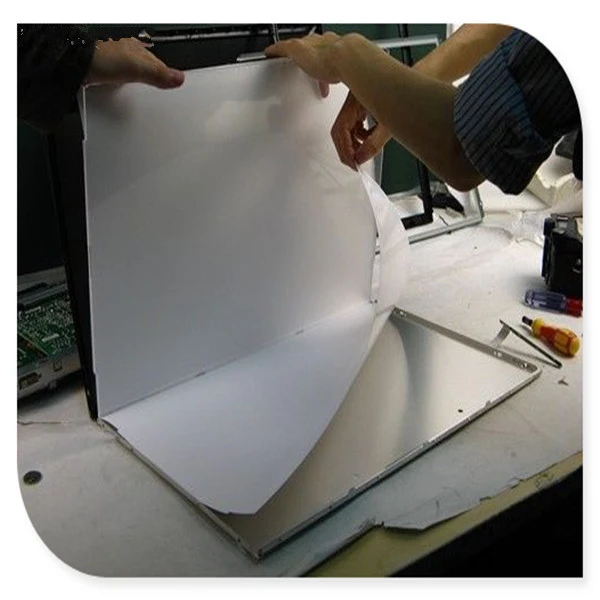

Μονάδες οπίσθιου φωτισμού LCD (BLUS): θέση: Πάνω από την πλάκα οδηγού φωτός, Λειτουργία: Εξαλείψτε τα καυτά σημεία, μερίδιο αγοράς: ~ 60% της συνολικής χρήσης, οθόνες OLED:, στρώμα διάχυσης εικονοστοιχείων, λεπτότερες μεμβράνες (＜ 100μm)

Εφαρμογές φωτισμού

Φώτα πάνελ LED: Εμπορικά φωτιστικά, εξαλείψτε το μεμονωμένο κηλίδωμα LED

Φωτισμός αυτοκινήτων: οπίσθιοι φωτισμοί οργάνων, κεντρική στοίβα

Αρχιτεκτονικός φωτισμός: επιφάνειες ομοιόμορφης φωτισμού, μείωση της αντανάκλασης

Εφαρμογές ειδικότητας

Ιατρικές οθόνες: Χειρουργική διάχυση φωτός, υψηλές απαιτήσεις CRI (＞ 90)

Συστήματα προβολής: εξαρτήματα φωτός ολοκληρωτή, αντοχή σε υψηλή θερμοκρασία

Smart Windows: Προστασία της ιδιωτικής ζωής διατηρώντας τη διαφάνεια, συχνά σε συνδυασμό με ταινίες PDLC

Αναδυόμενες εφαρμογές

Συσκευές AR/VR: Ελαφρύ ομογενοποίηση κυματοδηγού, εξαιρετικά λεπτές απαιτήσεις (＜ 50μm)

Automotive HUDS: στρώματα προβολής παρμπρίζ, τεχνολογία ταινιών συνδυασμού

Ευέλικτες οθόνες: Λύσεις διάχυσης με εύκαμπτη διάχυση, ακτίνα καμπυλότητας ＜ 5mm

Τάσεις τεχνικής ανάπτυξης

Υλικές καινοτομίες

ΝΑΝΑ-σύνθετα υλικά: Βελτιωμένη οπτική απόδοση, μειωμένο μέγεθος σωματιδίων (＜ 100nm)

Φιλικά προς το περιβάλλον σκευάσματα: συστήματα επικάλυψης με βάση το νερό, υλικά χωρίς αλογόνο

Υψηλή σωματίδια δείκτη διάθλασης: βελτιωμένη απόδοση διάχυσης, δυνατότητες λεπτότερης μεμβράνης

Διεργασία εξελίξεων

Roll-to-Roll NanoImprinting: Sub -100 NM μεγέθη χαρακτηριστικών, παραγωγή υψηλής απόδοσης

Παρακολούθηση ποιότητας in-line: Οπτική μέτρηση σε πραγματικό χρόνο, ανίχνευση ελαττωμάτων με βάση την ΑΙ

Πολυλειτουργική ενσωμάτωση: συνδυασμένες μεμβράνες διάχυσης/πρίσματος/ανακλαστήρα, απλοποιημένες οπτικές στοίβες

Εξελίξεις ειδικών για εφαρμογή

Mini/Micro-Led Esplays: Απαιτήσεις διάχυσης λεπτών βημάτων, Εφαρμογές υψηλής φωτεινότητας

Διαφανείς οθόνες: ΕΠΙΛΟΓΗ ΕΛΕΓΧΟΥ ΦΩΤΙΣΜΟΥ, ΔΙΑΧΩΡΙΣΗ ΔΙΑΧΩΡΙΣΗ

Ενεργειακά αποδοτικός φωτισμός: Τεχνολογία ανακύκλωσης φωτός, βελτιωμένη αποδοτικότητα εκχύλισης
